铝型材家具DIY——多功能婴儿床

需求 #

最近，为了迎接宝宝的降生，我们开始采购母婴用品了，小月龄阶段，放在家里的最大件（体积）商品莫过于婴儿床和尿布台了。小红书上的宝爸宝妈善于贩卖焦虑、制造需求，导致我们认为没有一个完美的婴儿床和尿布台，于是决定手搓一个。我希望婴儿床和尿布台合二为一，正式开始之前当然还得做足功课，了解现有产品的不足。

拼接床是一个大品类，通过拼接到大床的侧面实现婴儿既能睡在合适硬度的床上，又能与爸妈“零”距离，这就是一个功能单一的床了。婴儿床一般指具有独立的四周围栏的床，会比拼接床小不少，稳固性差，但是一般都可移动，也有种说法——“利于培养独立睡眠的习惯”。也有不少婴儿床可以拆卸一侧围栏，以实现和大床拼接的功能了。还有一种品类是床中床，即在大床中央铺设的一个婴儿床垫。除此之外，有的婴儿易呛奶，一般会用斜披枕让铺面形成一定角度，据说效果很好，但根据美国CPSC的描述，婴儿不可以在超过10°的斜坡枕上过夜，并且建议婴儿床的铺面应该是一个坚硬、平坦、没有装饰物的平面。严谨的规范似乎常常和经验有矛盾，导致育儿必定会是一个焦虑的过程。

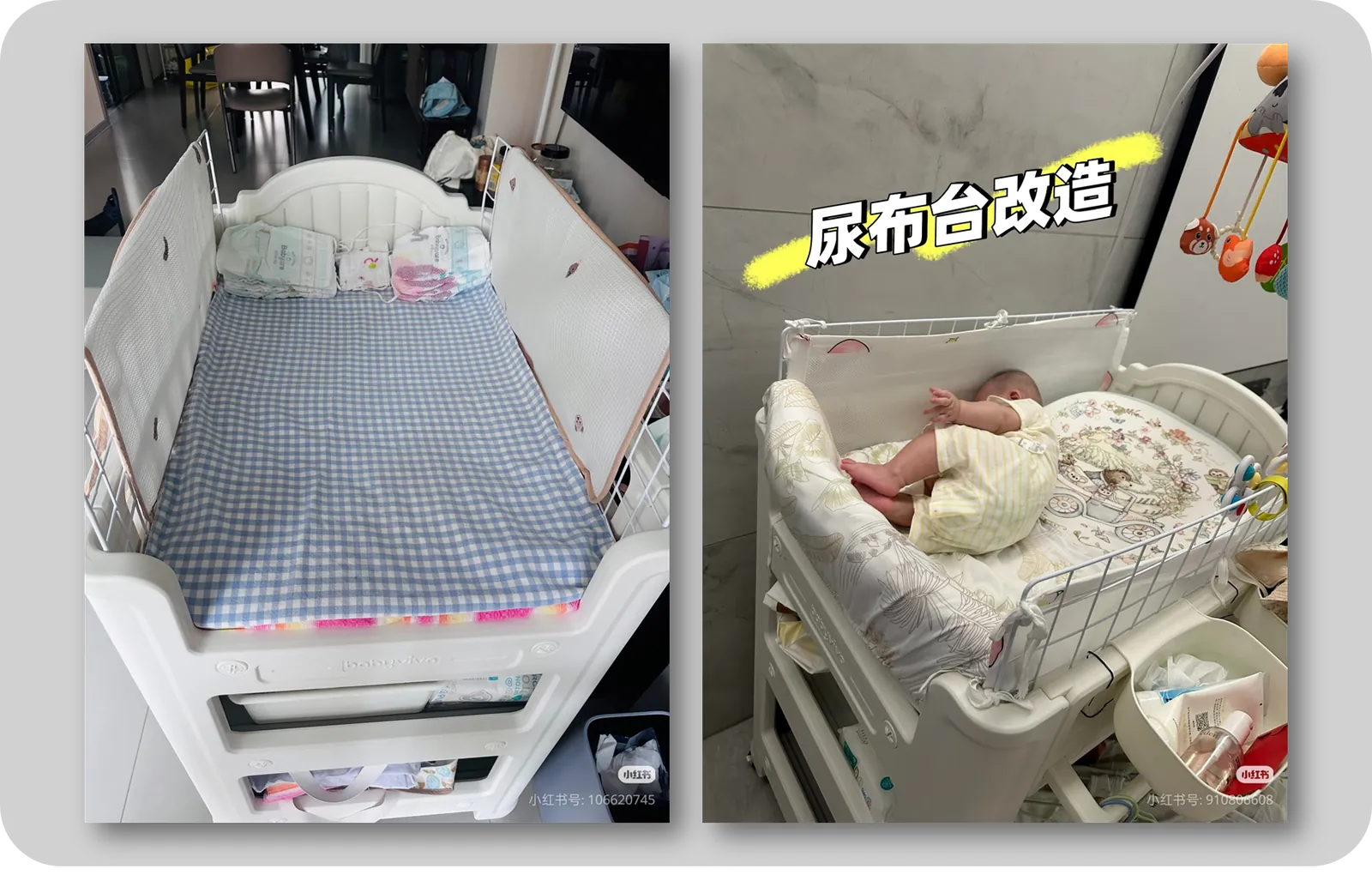

尿布台是一个广受好评的单品。身为年龄30+的父母，我们估计自己的腰遭不住每日数十次（？）地抬放十多斤重的宝宝，于是决定要一个“尿布台”。我看到的尿布台主要有两种结构形式，箱体式的和“X”型可折叠式的，功能大同小异。一个独立的尿布台主要问题在于额外的空间占用，我们恐惧房间内被母婴用品塞得满满当当。还有一个小问题是，尿布台的围栏都比较低，宝宝会翻身后非常危险，有不少坠落的案例，因此宝爸宝妈们会改造加高围栏，以尽可能延长使用时间。最后我想到，宝宝在尿布台和婴儿床之间的迁移似乎还是少不了大人“弯腰”这个动作。

有些婴儿床具备一定的拓展功能来解决部分需求，比如tutti/逸乐途可以调节倾斜角度、博世Revol/Hoag可以电动升降。但总结下来，还是没能覆盖以上所有特性。如果能真正地做到婴儿床+尿布台二合一，似乎还能带来额外优势，省去很多搬运的动作：

• 换尿布时，婴儿床模式切换至尿布台模式，省去1次弯腰搬运；
• 抚触、护理结束时，尿布台模式切换至婴儿床模式，省去1次弯腰搬运；
• 婴儿床模式高度升降，省去1次弯腰，放下熟睡的婴儿避免落地醒（可能？）；
• 婴儿床模式斜坡升降，省去斜坡枕，且铺面干净（更符合规范），过程更无感；
• 尿布台模式，在宝宝会翻身后，临时离开可以降下高度，避免意外。

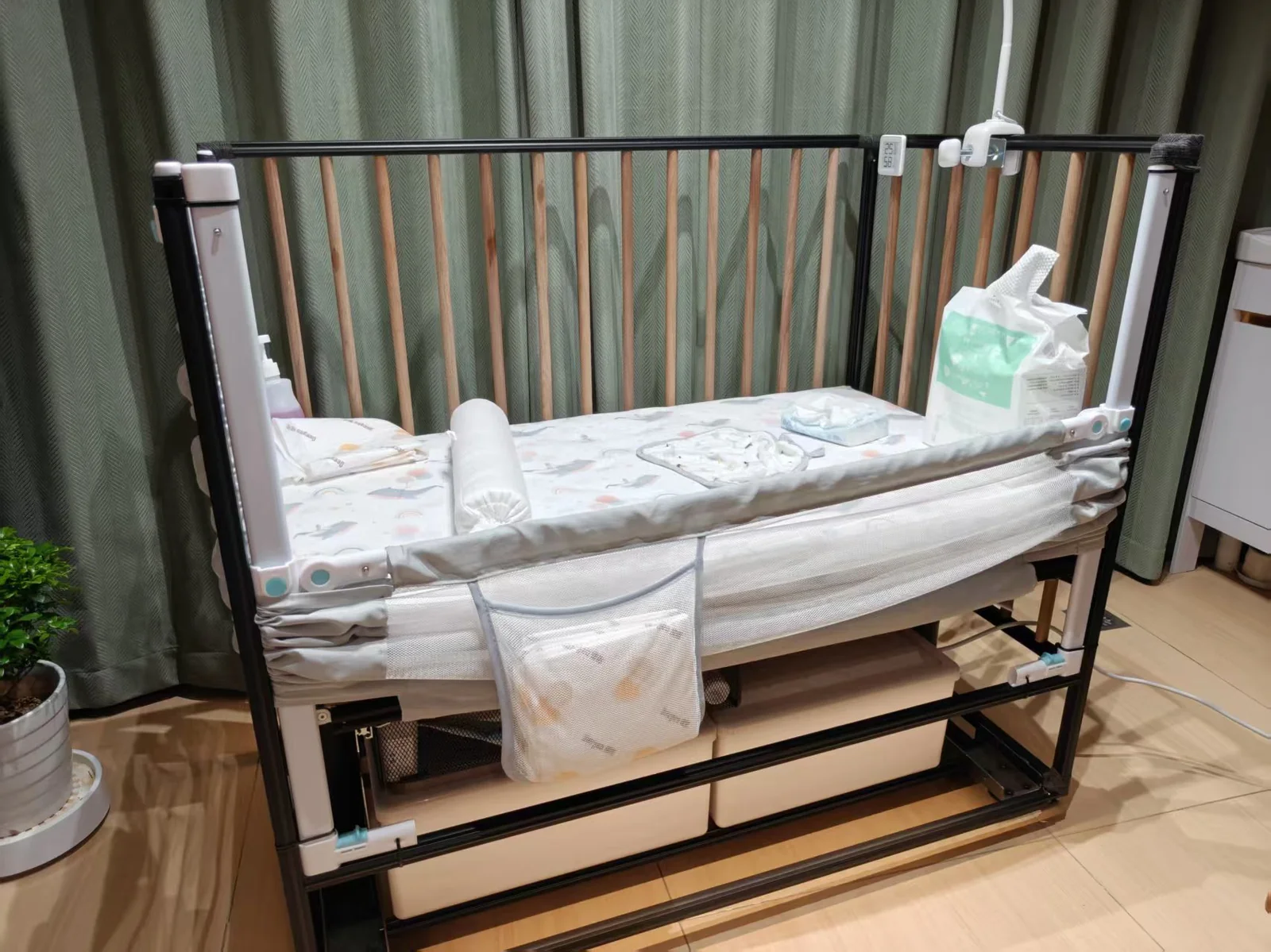

在确定值得DIY后，我用铝型材框架和升降桌腿制作了一款多功能婴儿床，功能特性简述如下：

• 箱式结构，自重大，稳固不摇晃，四脚静音万向轮；
• 床内尺寸1060mm*600mm，尺寸可扩展；
• 铺面独立电动升降（围栏固定），高度记忆，无极调节范围490mm-840mm；
• 铺面角度可调整，角度范围0°-15°；

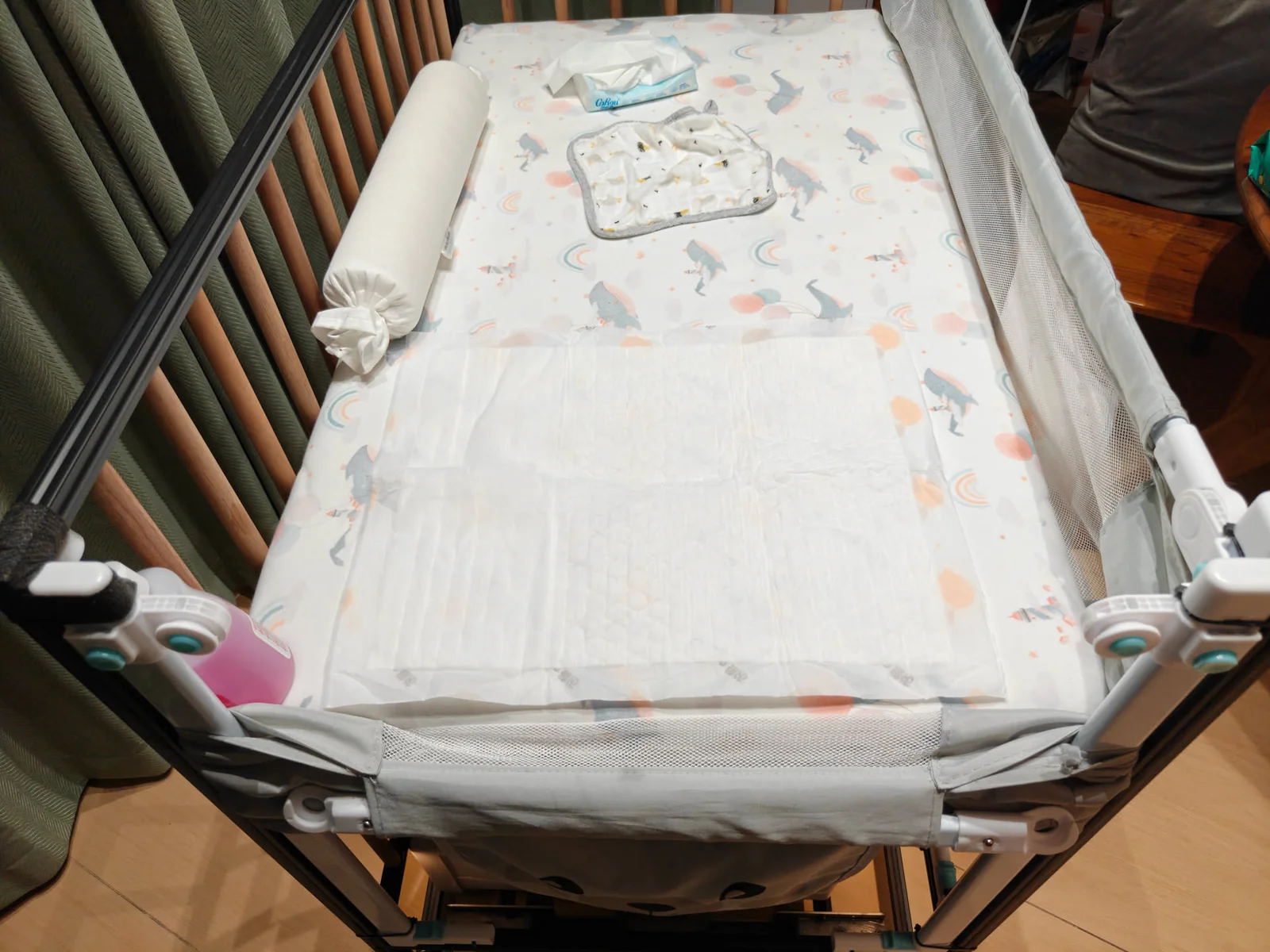

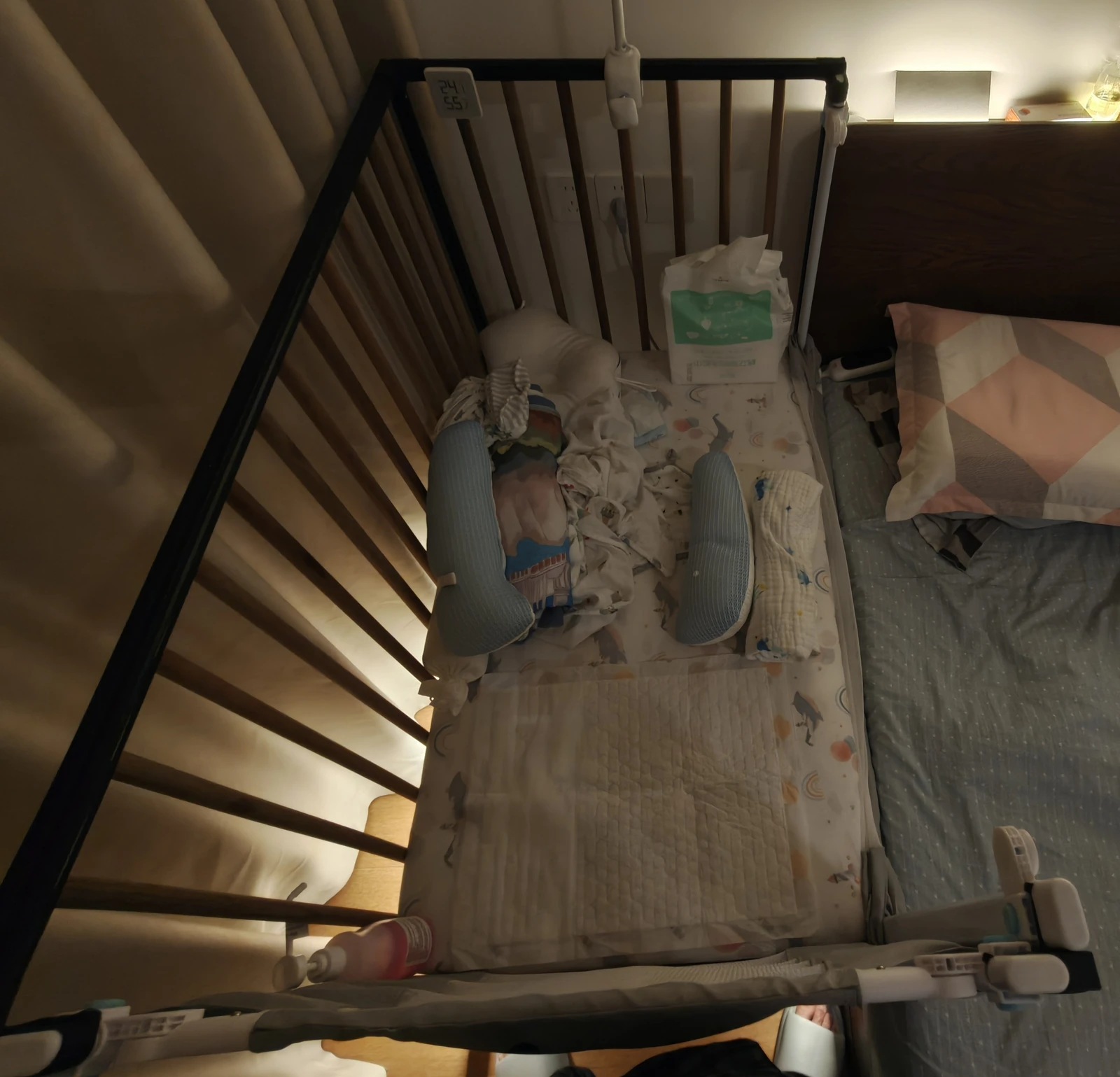

• 两面床围可升降，长边拆卸可与大床拼接，短边拆卸以适应尿布台模式；

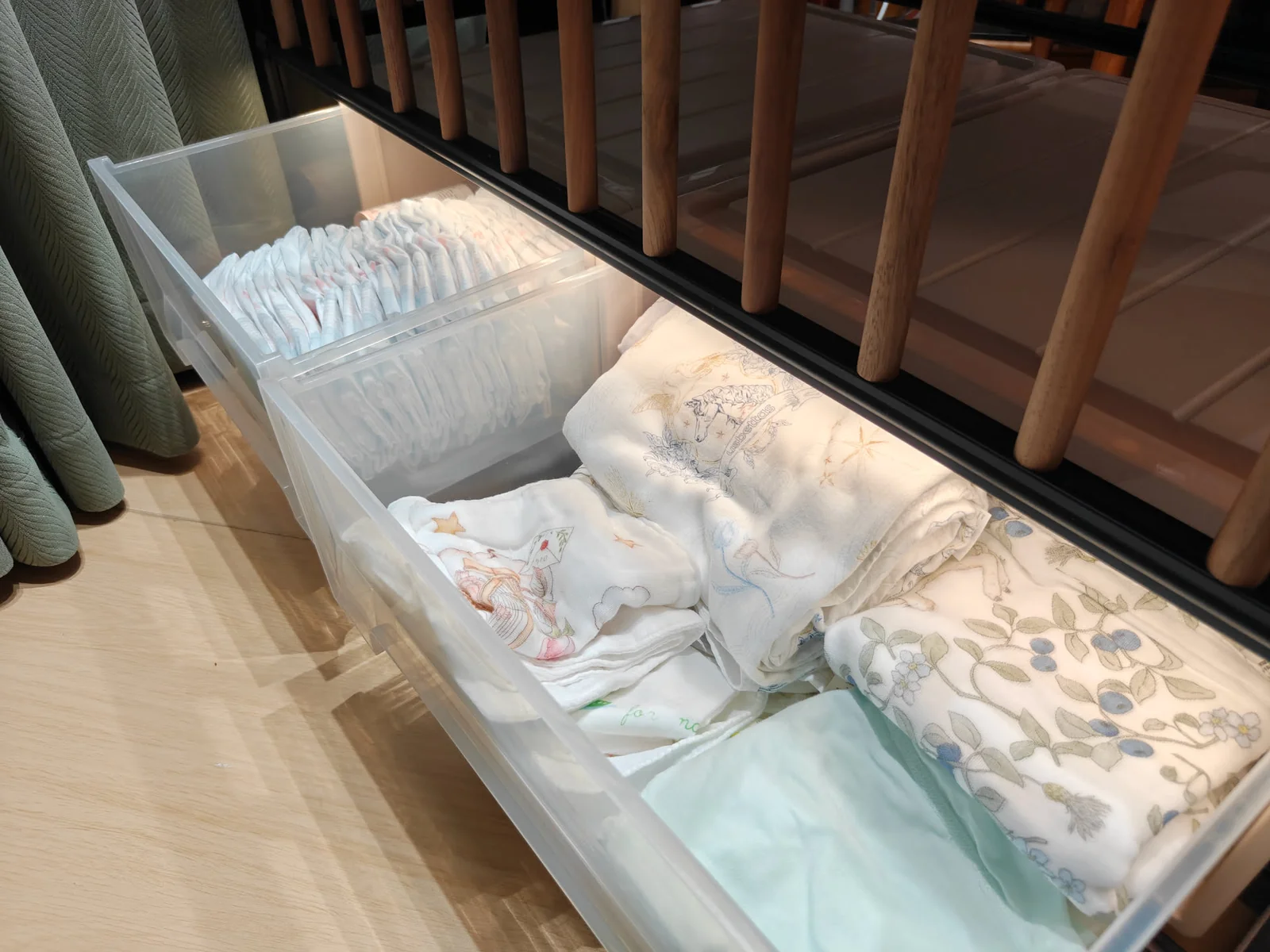

• 底部抽屉储物容积95L，第二层可抽拉存放常用物品，抽拉高度随铺面升降。

功能展示 #

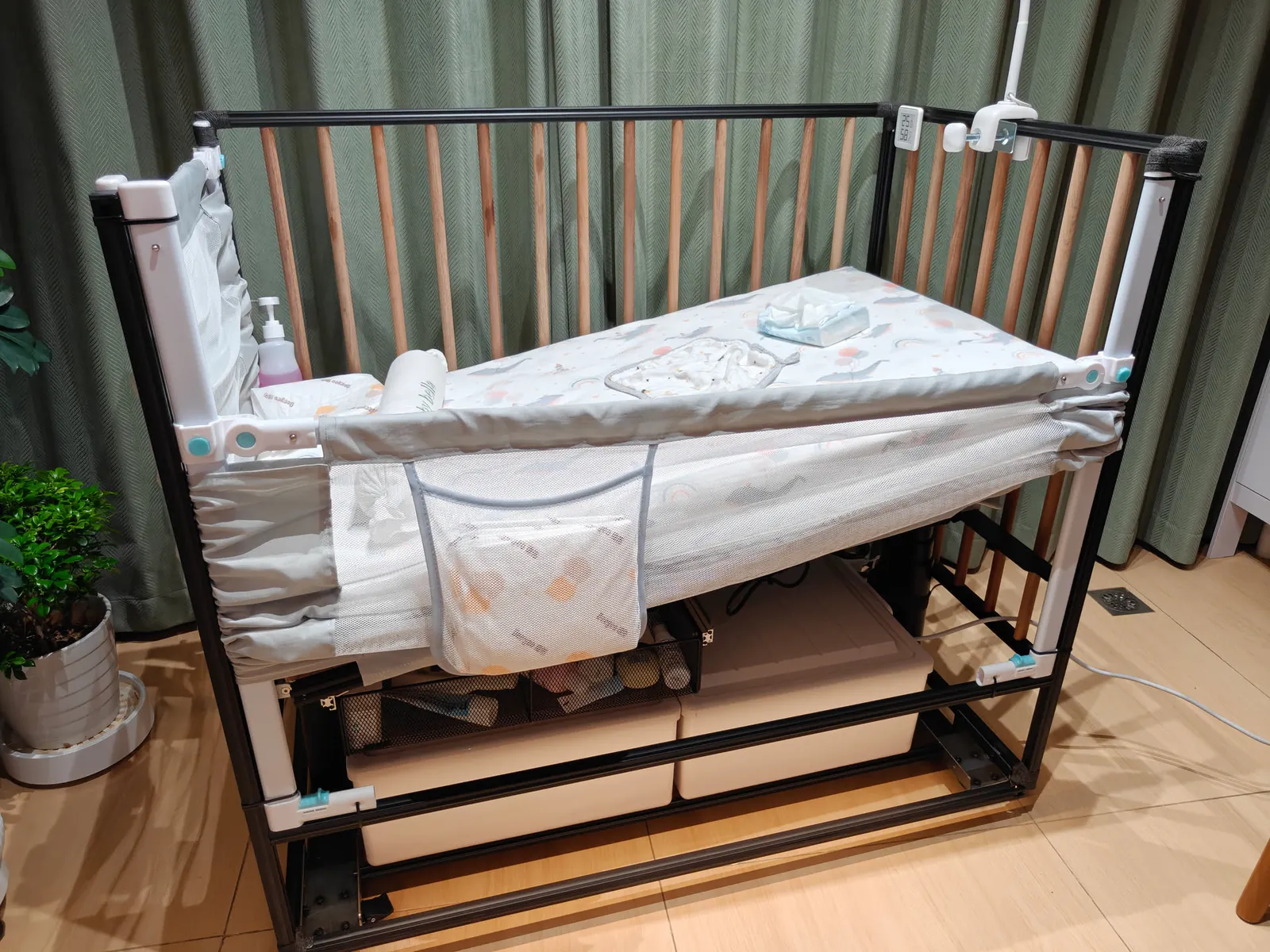

首先当然得展示最核心的电动升降和斜坡调节功能：

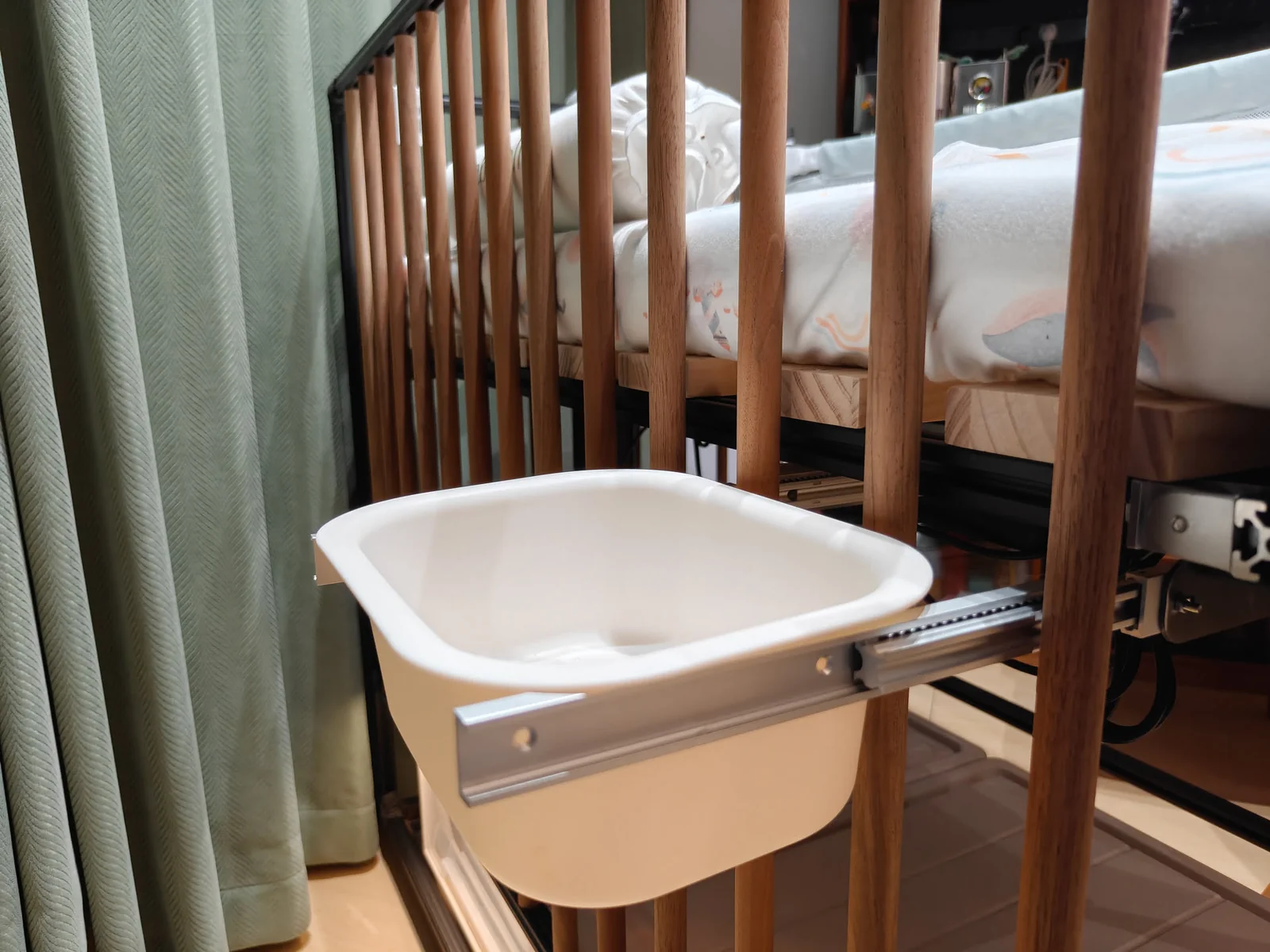

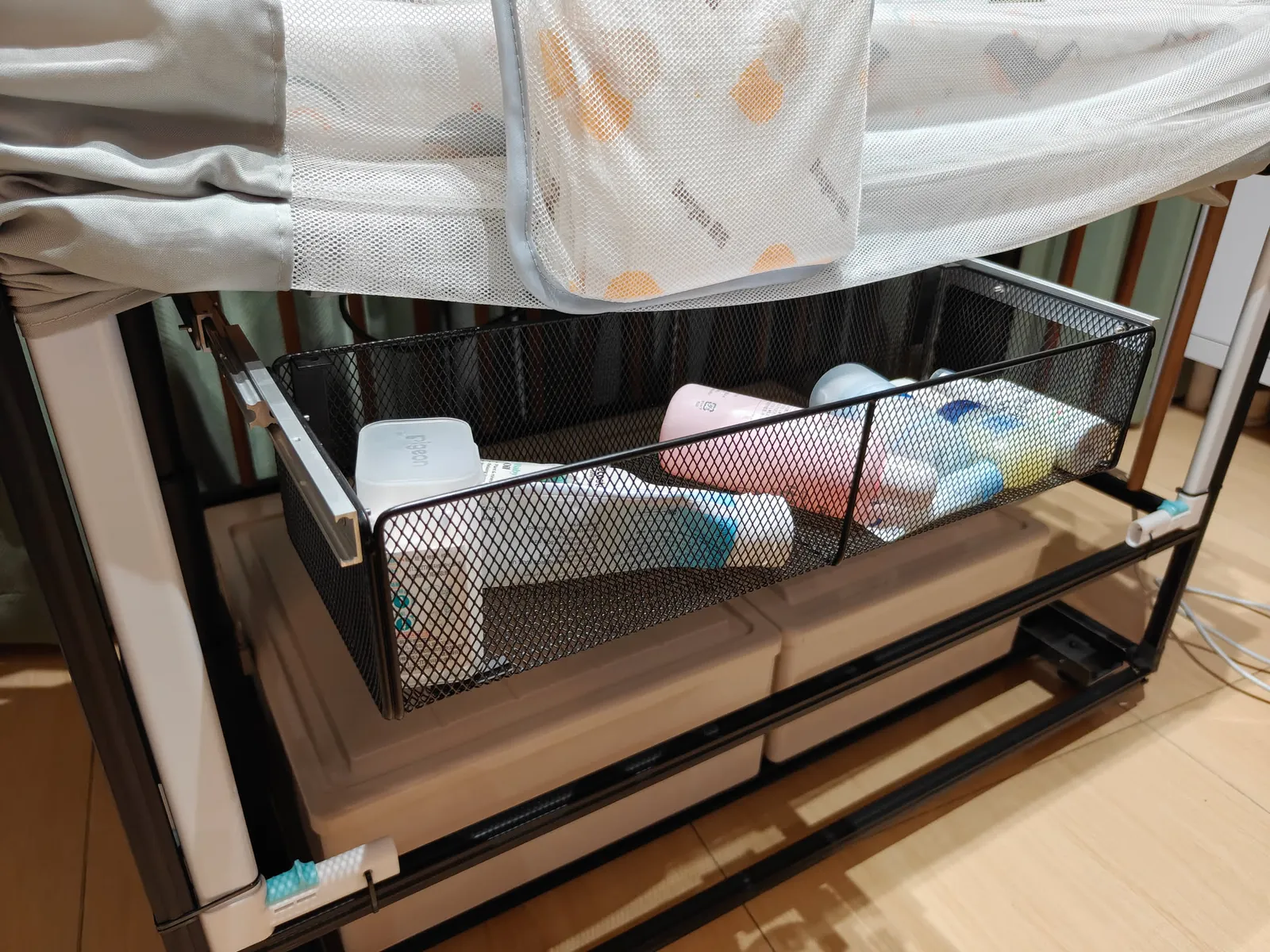

储物主要有三个部分，均为抽拉式：

两个围栏的灵活拆卸：

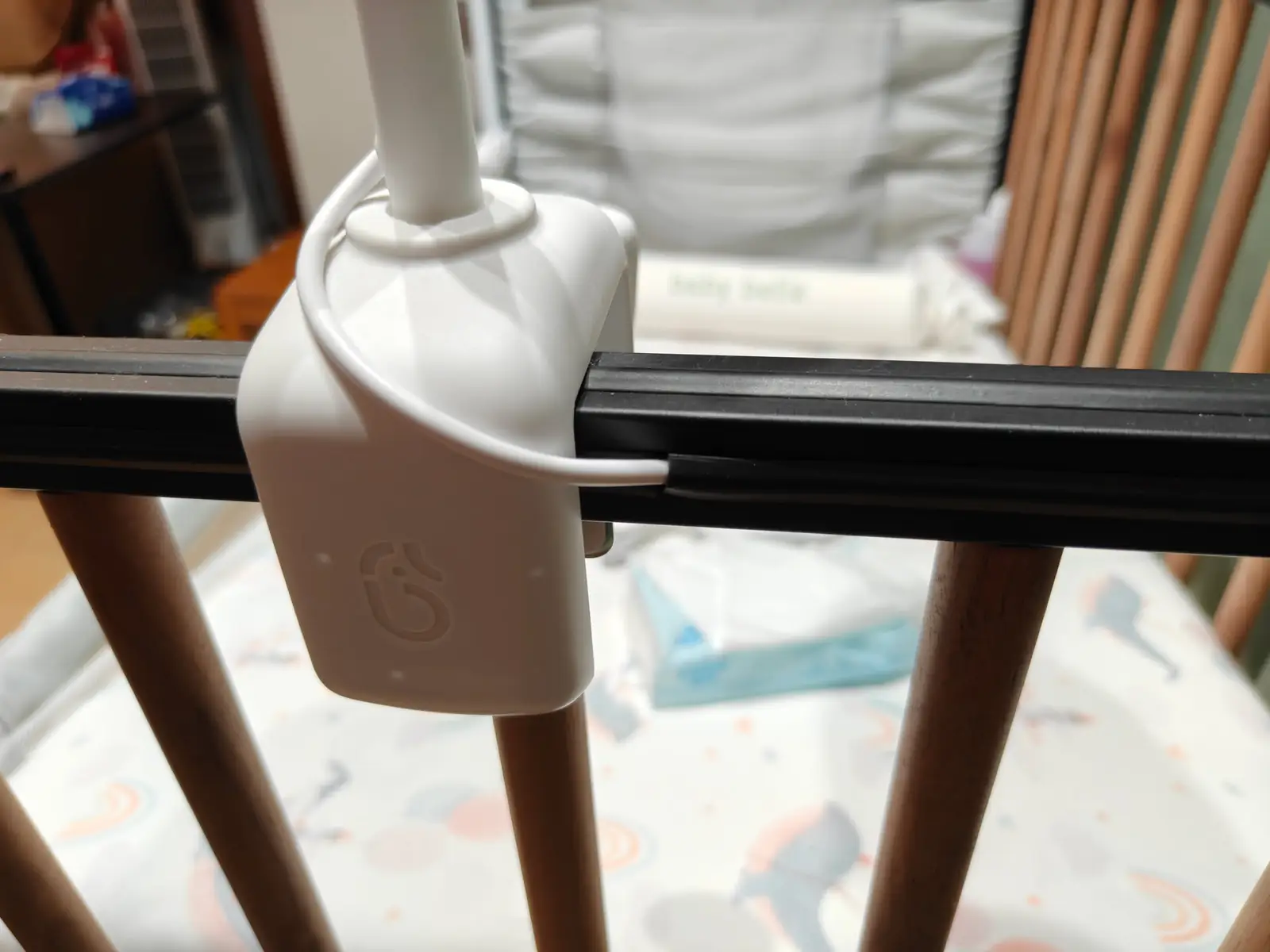

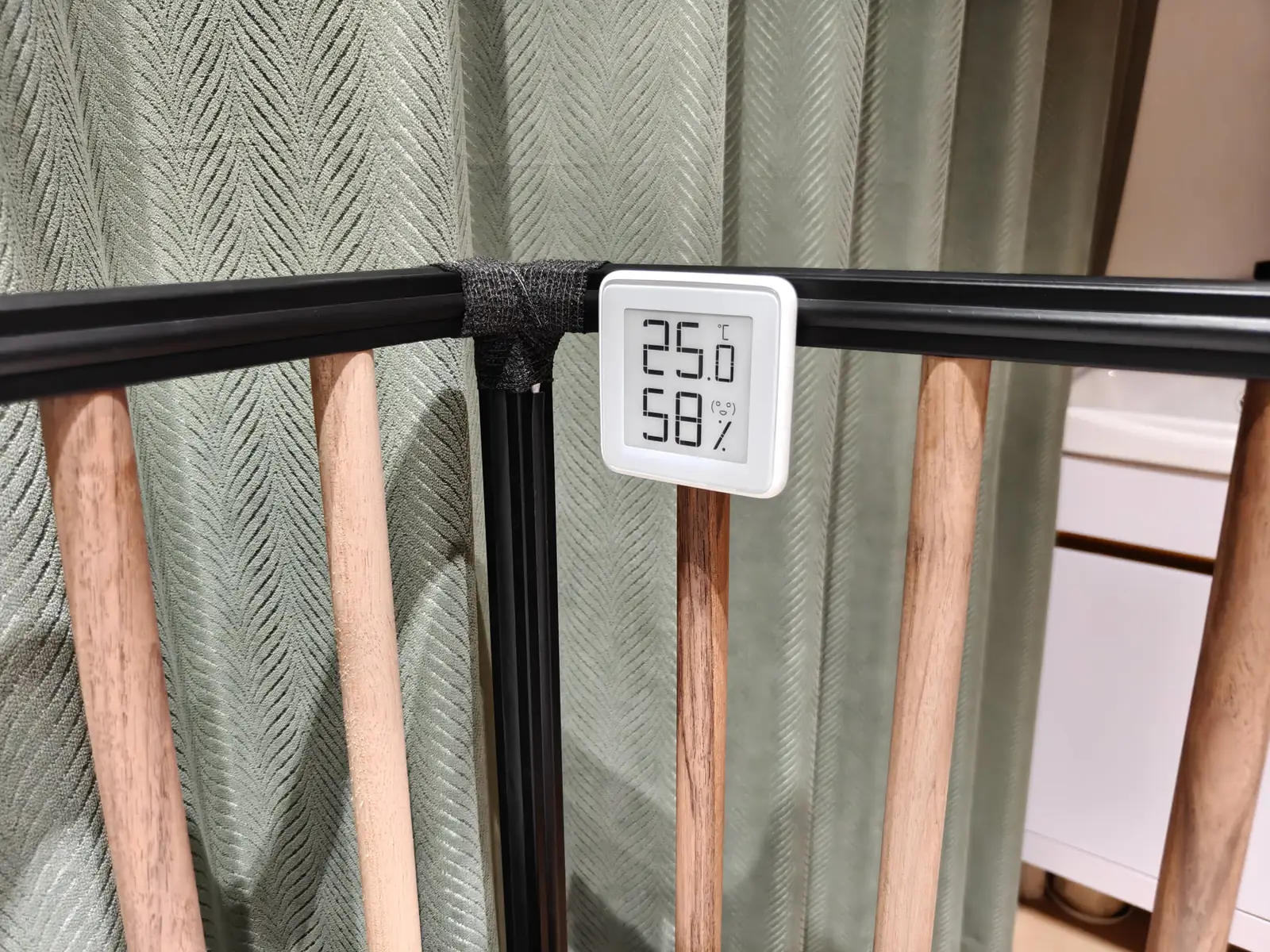

其它细节：

如果你对设计过程感兴趣，可以阅读讨论章节，我会详述设计的思路和坑点。最后，我还会附上物料清单，供读者复刻。不过还是提前声明：

此DIY产物、设计思路、物料清单仅供参考交流，非成熟产品，如需复刻，请自行承担潜在的安全风险。

设计与讨论 #

设计标准 #

在设计的时候，经常会纠结尺寸的问题，比如栏杆间隙要留多少，栏杆强度是否足够、护栏高度多少合适等等。为此，我查阅了国标文件GB 28007-2024，阅读过程中发现，现售的婴儿床都很难满足国标的所有内容，而我们DIY的床功能更多，想要满足所有标准会更加困难，但仍应尽量符合标准设计，为了安全，也为了少走弯路。我提取了“婴儿床”部分的定义和关键设计参数，如下：

• 婴幼儿家具为供年龄在36月以内的婴幼儿使用的家具；
• 婴儿床的床铺面长度不大于900mm，供不能自行坐起、跪起、通过手拉/扶起的婴儿睡眠用的家具，包括摇床、悬挂床和床边床；
• 床铺面倾斜角度角度应不大于2°；
• 对于床铺面能调节的产品角度应不大于10°，锁定机构应保持50N的开启力或需要两个分开的基于不同原理的同时操作的动作；
• 床垫与婴儿床各侧面的空隙应 不大于30mm ；
• 床边床与标准试验床垫之间的最大距离不应大于25mm；
• 安装脚轮的产品应至少有2个脚轮能被锁定，或至少有2个非脚轮支撑脚；
• 护栏高度应不小于200mm；
• 孔洞、缝隙、开口尺寸范围12mm-25mm或者45mm-65mm；
• 床铺面组件间(如栅条、弹簧)的间隙应小于75mm；
• 外露刚性管状部件在其最易被拉脱的方向上，5s内施加70N±2N的拉力，保持10s的情况下不应被拉脱。

在实操中，很难满足所有要求，比如市面上售卖的的婴儿床大于900mm的比比皆是；医院、月子中心的婴儿护理床，可调节角度可达30°。但在间隙、栏杆强度等指标上我得到了明确的参考，在我的设计中，栏杆间隙为59mm，护栏高度500mm。在栏杆结构中，为了匹配2020铝型材的尺寸，采用了长700mm，直径18mm的木棍，根据AI给出的材料参数，松木棍强度稍显不足，而黑胡桃木和榉木则满足要求。调节床铺面角度用的气杆，推力不能过大，保证开启力（即人施加的托举力）大于50N。

升降机构 #

升降机构的选择是最令我头疼的。**期间想尝试使用桌面式升降台、分体式升降桌腿、榻榻米升降器、剪叉式升降台、气动桌腿，分析后发现都行不通，最终采用了茶几式升降桌腿的方案。**以下是这些类别的筛选过程。

设计之前没想到最大的约束是家里的大床太矮了，只有490mm。因此，基础的要求是，加上床垫（约60-70mm厚）后，铺面最低高度要与大床平齐，为490mm，理想的最高高度为900mm，同时四周的围栏高度不随铺面升降而变化，载重不低于20kg。其次，希望床底部能有收纳空间，而不是被升降机构完全占据。

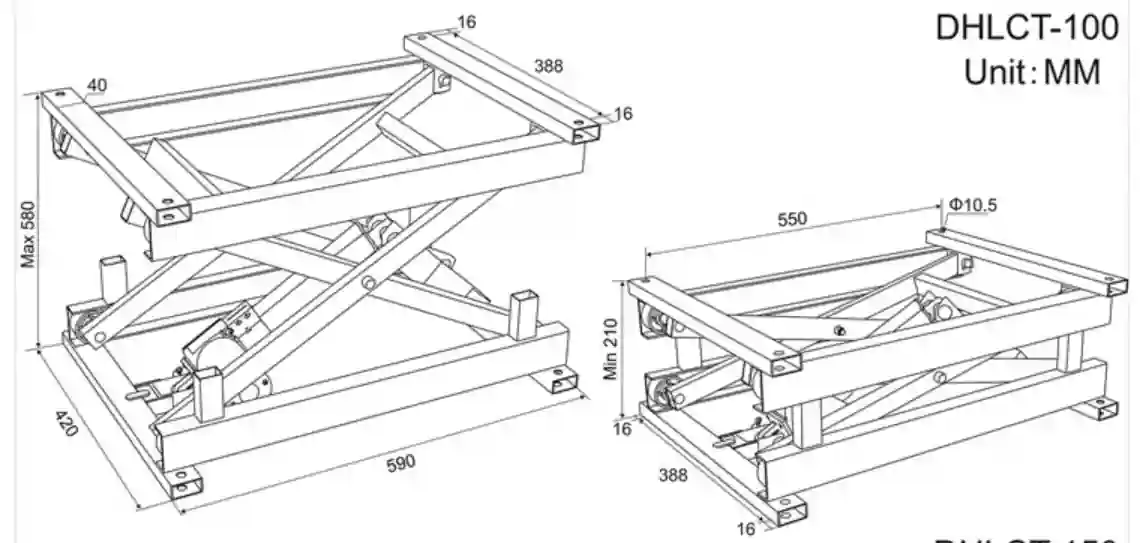

剪叉式升降台很接近需求：原始高度低、抬升范围大、载重高、能24V直流供电。有的升降茶台用的就是剪叉式升降台。最初，我已经围绕剪叉式升降台升降台做了一个方案，但在采购时留心了，看了看运行噪音，发现完全不可接受，尤其是升降模式切换时有巨大的咔擦声，我不太确定是否因为要让丝杠翻转，而使用的继电器导致的？婴儿睡着后因为要调高度而把他吵醒，那就得不偿失了。

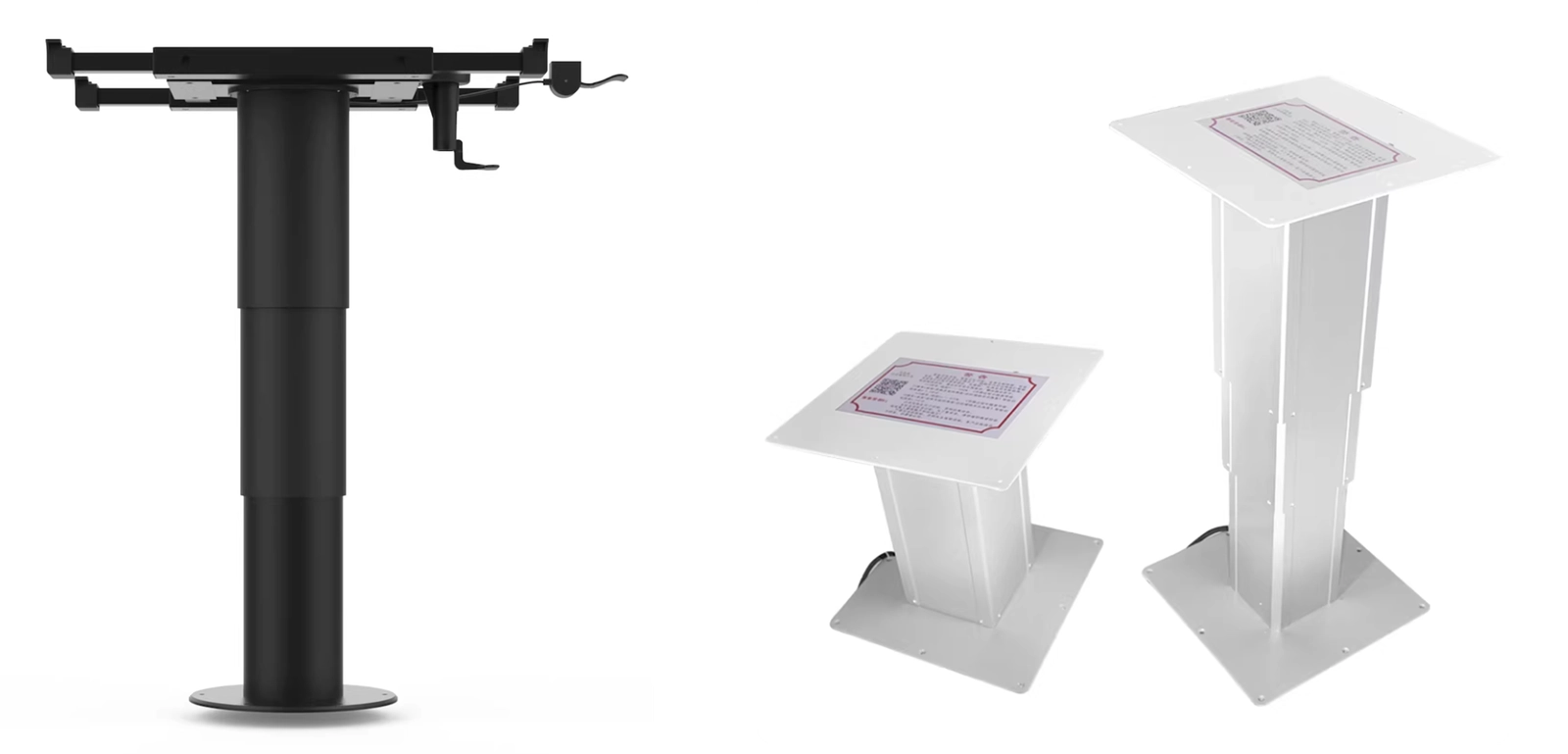

气动桌腿的优势是不用接电，问题在于几乎找不到升降范围能覆盖420mm-830mm的产品。如果使用单个气动桌腿，布置在床中部，容易因为铺面上方重心的偏移而倾斜或是不稳定，多节气动桌腿的同步触发则更加复杂。

电动的榻榻米升降器负载高，重心稳，但问题仍然是升降范围不足以覆盖需求，且它的体积巨大，价格高昂。

桌面式升降台克服了气动桌腿行程不足的缺点，压缩后高度也很小，给底部留足了储物空间。但致命的问题是负载不足，为此我差点被淘宝商家误导，图标标识的负重可达数十甚至上百千克，我即将下单了，发现了不对劲之处：即使用气弹簧直驱也很难达到这样的负载，更何况这是一种以力换行程的剪叉结构。多方考证过后，我认为所谓的几十千克负载是在原始0高度条件下测得的，即不抬升的情况下，这样大的负载不足以压坏结构，而根据几个靠谱的商家数据，桌面式升降台的可靠负载不超过10千克。

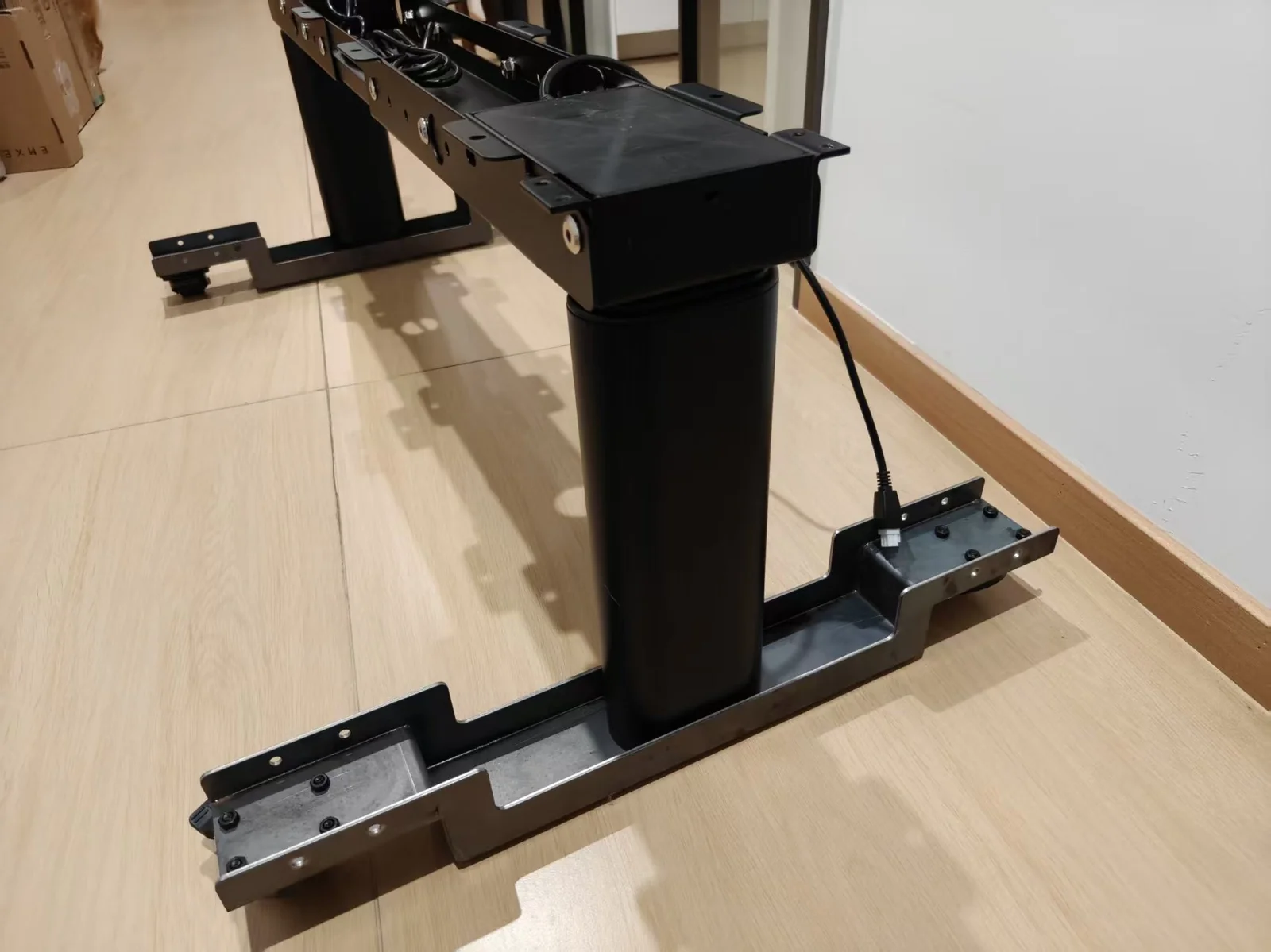

几方折腾后，还是回到了升降桌腿的路线上。重新分析升降桌腿的优点：运行噪音极小、负载大、童锁、高度记忆。那么我们只需要解决升降范围的问题。找到茶几式升降桌腿，升降范围为400mm-750mm，但是加上床板、床垫、万向轮后，高度范围来到了530mm-880mm，如果您家的大床高度在这个范围内，恭喜你获得了最简单的通关难度。为了匹配我的490mm大床高度，我把桌腿的底座（高度30mm）卸了，做了一个碳钢钣金件连接桌腿、万向轮和铝型材框架，调整后的高度范围为490mm-840mm，最高高度没能达到900mm，但这也是能做到的极限范围了。

用茶几式升降桌腿还有一个优势，拆卸后用作正常的书桌桌腿，可以覆盖孩子成长过程中的书桌使用需求。而正常的升降书桌最低高度为700mm，刚好可以无缝衔接上。

铺面角度调节 #

婴儿在小月龄的时候容易呛奶，医院和月子中心通常使用可调节角度的护理车，设置合理的倾斜度防呛奶，家中护理的常规方法是用斜坡枕。用斜坡枕有两点顾虑，一是面积不够大，且无法保证婴儿“躺在一个整体硬质铺面上”，影响婴儿脊柱发育；二是根据相关指南，不建议躺在斜坡枕上过夜，斜坡角度不应超过10°，这就带来一个问题，婴儿在斜坡枕上睡着了，抽出斜坡枕又醒了怎么办，简直就是一个噩梦循环。查阅到绝大多数防呛奶推荐角度为15°，如果我将床设计为床板整体可倾斜，床长度取1000mm计算，需要在床头做抬升250mm。

最直接的想法是在垂直的铝型材柱上布置若干卡扣，将床板头部按挡位调节。但想要更安静、丝滑、省力、无极调节的话，就得换方案了。

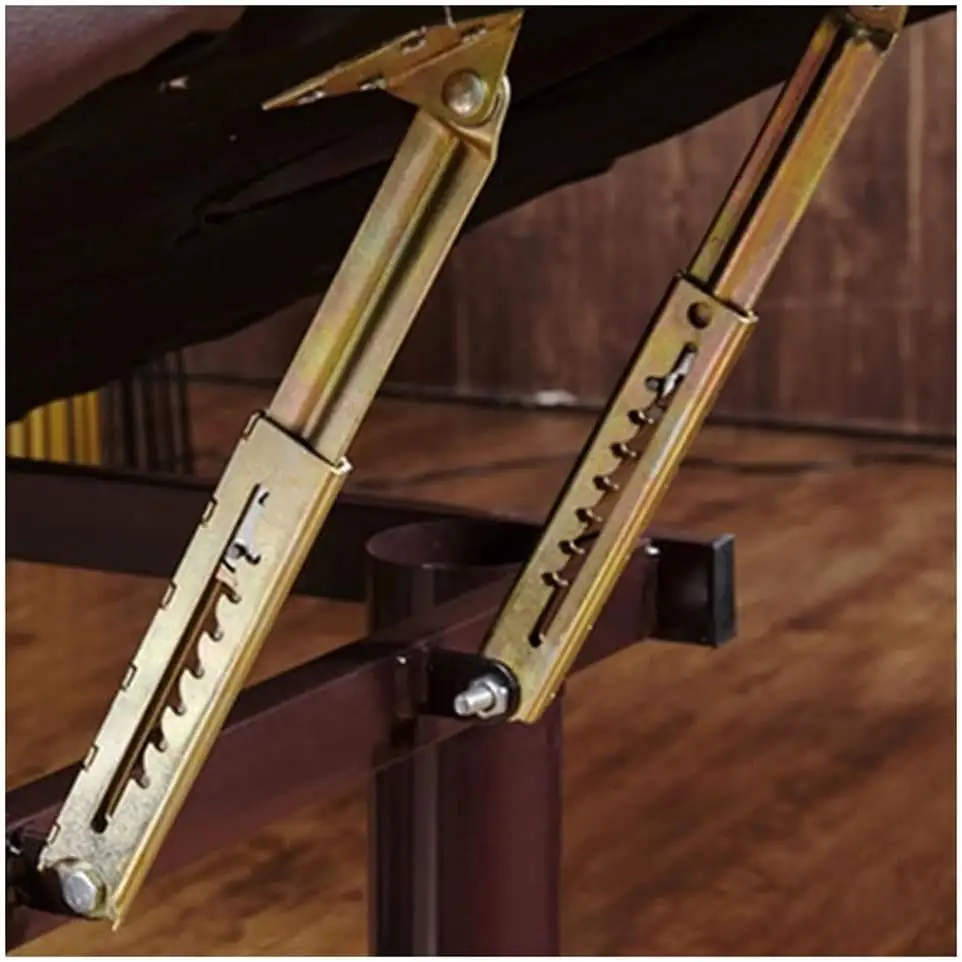

一字拉杆用于很多家具的靠背/腿托角度调节，价格低、安装简单、负载大，不是无极调节但也足够用。但是它只能一级一级拉长，想要缩短，只能拉到最长使卡扣收起，恢复到最短，再拉至新的长度。我构想的场景是，为防止宝宝吐奶，使铺面呈一定角度，过一段时间后宝宝睡着了、安全了，再调节角度至更小的值。一字拉杆就没法满足这样的需求了。我仍然把这种方法放这讨论作为可选方案，因为也许是我想复杂了，实际使用时可能可以克服这个缺陷。

铺面加上36月龄的婴儿总重约20kg。以上两种方案都需要依赖人力直接抬升铺面的一端，施加的力为10kg，还是比较费力的，尤其是对女性照护者来说。我们需要用一些机构来“省力”。我想到两种方法：可控气弹簧和丝杆。

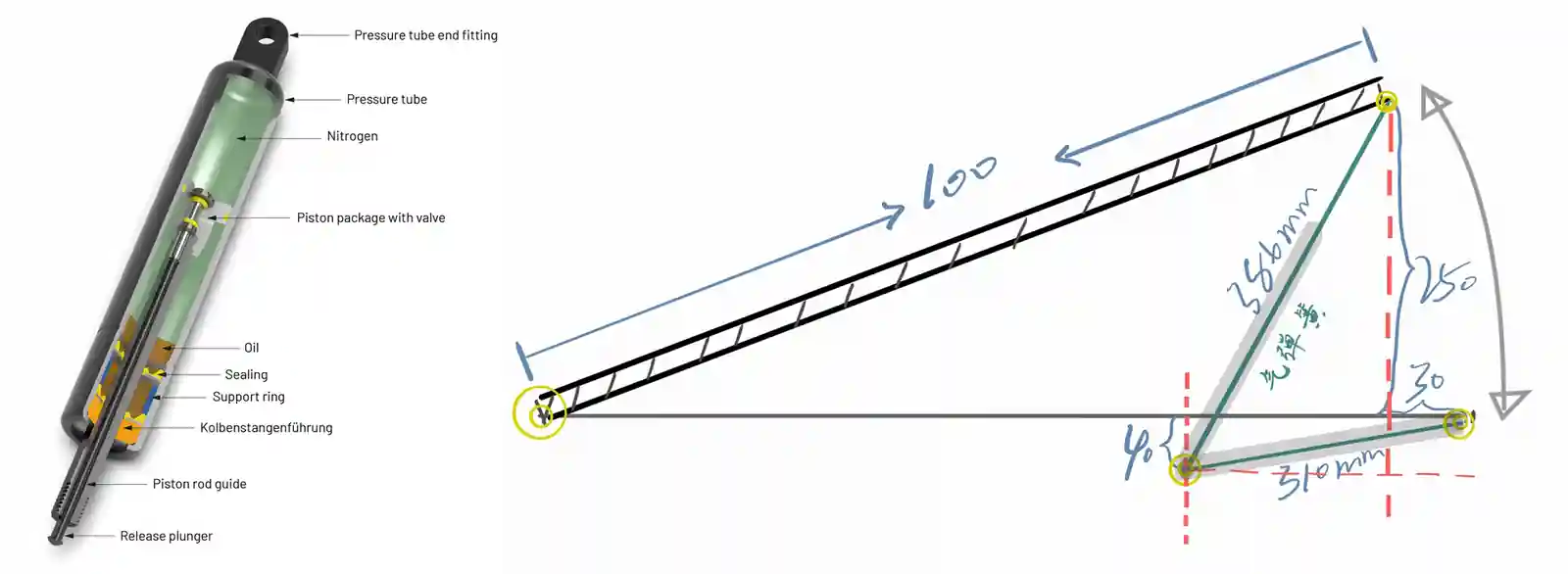

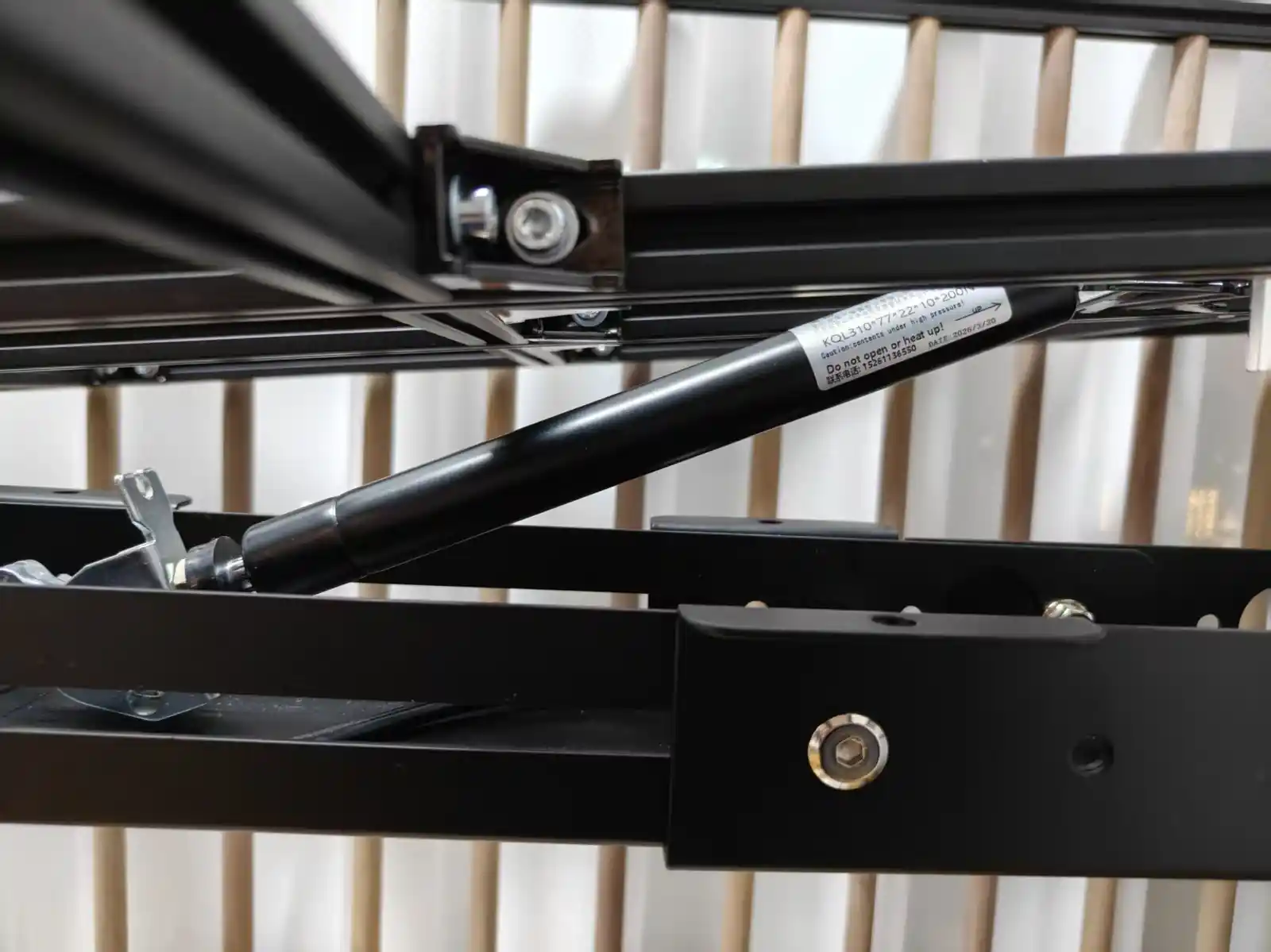

气弹簧是一种液压气动调节元件，通过压缩氮气实现机械能的转化，生活中一般用在汽车尾门、箱体床、上翻门、可调节桌板等结构中。型号的定制比较简单，只需要计算出行程和推力大小。针对这个应用，铝型材+木材板条+床垫+婴儿总重约20kg；最大调节角度15°，则床头抬起高度为250mm；我们通过力矩平衡来计算所需的推力，随着床头抬起，气弹簧的力臂增加，所以抬起高度越高，抬升越快。在高度较低时，气弹簧的力臂极小，所受的压力可能超出极限（比如根据苏世博的数据，刚性锁定弹簧¹锁定后受压不应超过3-5倍的设计推力），或者弹性锁定弹簧将无法保持锁定。总结一下，根据铺面角度调节范围确定气弹簧的原长、行程，推力应避免过大而导致高位弹起的速度过大，也应避免过小而导致低位无法锁定。

我设计的型号尺寸恰好有厂家可提供，无需特别定制：原长310mm，行程77mm，推力200N。在最高位（15°）提供支撑力140N>所需的约111N支撑力，根据最大锁定力3倍于推力计算，最低位<2°。当然，由于气弹簧推力在行程中并非为恒力，且需要在最低处保留5-10mm行程空间，我们挑选好大致型号后，还是直接在安装中微调。

丝杆也可以替代气弹簧布置在同样的结构中，但是考虑到驱动布置繁琐和铺面底部空间问题，还是选用气弹簧方案。

栏杆与围栏 #

床的四周使用两面栏杆和两面网布围栏结构。栏杆间隙59mm，共使用20根直径18mm、长700mm的木棒，木棒两端均埋m4螺母，顶部型材内布置滑块螺母和顶丝，底部型材开有扳手孔，用m4蘑菇头螺丝连接。栏杆的成本比较高昂，木材加上加工费480元，如果用铝型材替代则为350元左右。如果再让我选择一次的话我不会选木棒作为栏杆，因为细长条的木棒容易弯，加工精度低，导致安装非常费力，可能某根木棒稍长一些就会让整体的结构变形，导致内应力很大。用铝型材的话可以考虑用防撞条包裹。如果读者考虑用木棒的话，以下是几点建议：

• 木棒长度可以略微偏小1-2mm，安装间隙空在底部，可用防撞条包裹；
• 选用榉木棒，细长条更不易弯；
• 优化固定方式，比如木棒顶部安装顶丝后，在型材槽内用两个滑块螺母卡位，而不是直接连接一个滑块螺母；

网布围栏是定制的长度（高度不可定制），通过扎带固定在铝型材上，强度足够。根据商家提供的床围栏使用建议，网布底端的横杆需要在床沿下方2-3cm处，避免婴儿从横杆底部滑出或者卡在网兜里。从这个建议看，很多博主布置的方案是有安全隐患的，不加优化的情况下，我们的床在抬升至最高时与围栏底部落差极大，更加危险。因此。我拆除了原装的底部横杆，换成固定在铺面下沿的铝型材，这样围栏底部也会随着床高动态升降，婴儿也掉不出来了。

嘉立创加工 #

铝型材加工商我仍然推荐嘉立创，无需沟通，只要根据自己的设计稿勾选型号即可，加工精度高，干净无碎屑。我给出的材料清单就是嘉立创的型号，但需要注意几点：

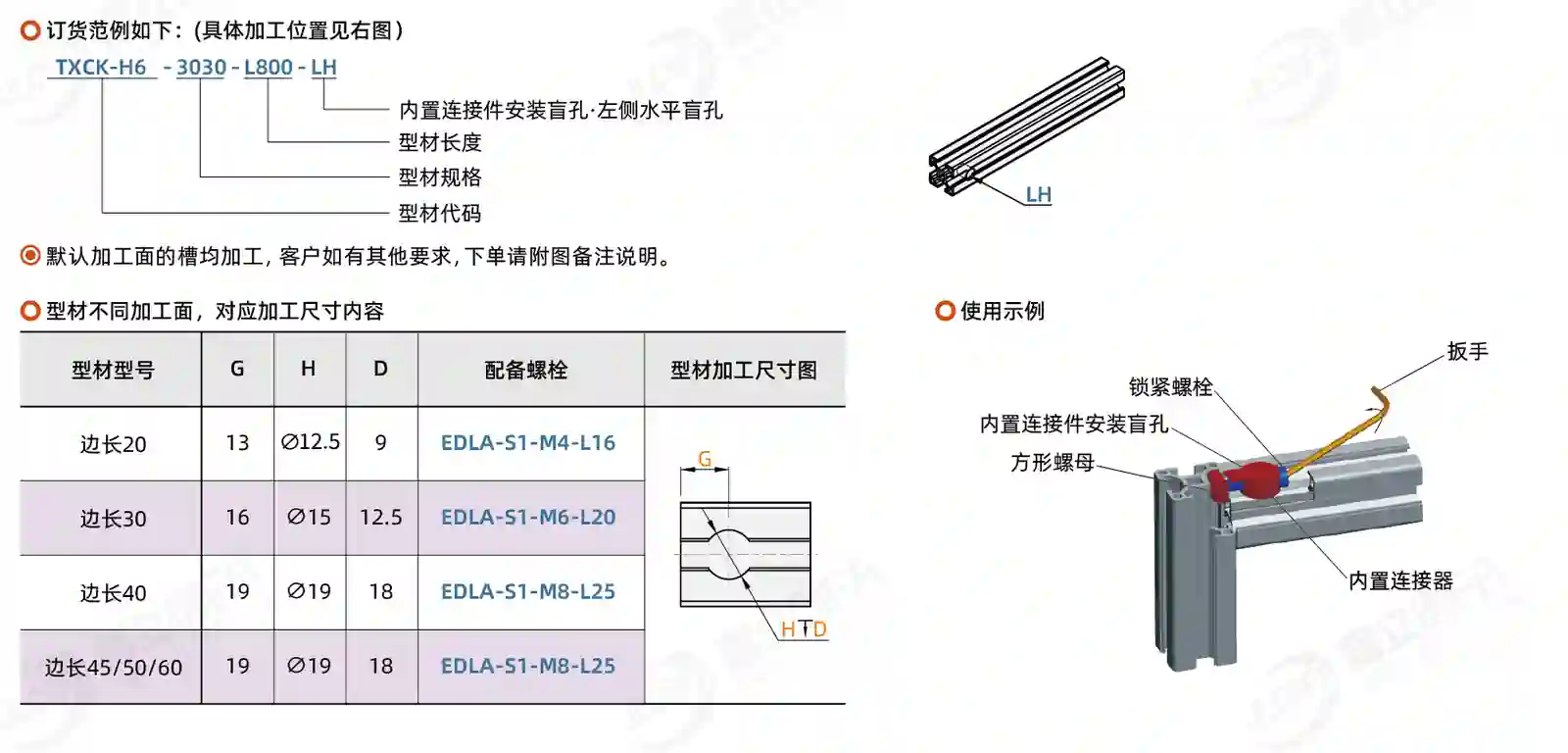

• 嘉立创的哨子开孔从原来的10.5变成12.5，无法兼容市面上常见的哨子连接件了，需购买嘉立创商城的版本：欧标20系列 连接配件 内置连接件；
• 单根铝型材开扳手孔最多10个（左数、右数各5个），型号TXCJ-H7-2020-L1060-DA-LK-A68-B77-C77-D77-E77-RK-A68-B77-C77-D77-E77实际需要开孔13个，我自己补了3个m5的孔解决了，没有加工条件的请联系客服解决；

物料中的桌腿底部钣金件，嘉立创春节复工后产能紧张，没在他家订，当时给的报价是250元，而淘宝为180元。后来又在嘉立创定制了滑轨的钣金件，嘉立创加工1件的单价（¥15.55）比较高，数量2件以上的单价（¥9.76）就比较合理了，因此钣金设计尽量可复用，这里的加工件数均为2。

物料清单 #

物料清单不是一次性梳理好的，可能会有遗漏，以后我发现了会对其进行修订。建议按照清单将铝型材连接件数量多备一些。此外，还可以根据需求自行安装床头角度指示器和小米门窗传感器，用于铺面角度提示。

铝型材 #

名称	嘉立创型号	数量	备注
铝型材	TXCJ-H7-2020-L1060-DA	1
铝型材	TXCJ-H7-2020-L1060-DA-LK-A68-B77-C77-D77-E77-RK-A68-B77-C77-D77-E77	1	需手动补钻孔3个
铝型材	TXCJ-H7-2020-L1060-LDH-RDH	2	嘉立创版口哨
铝型材	TXCJ-H7-2020-L110	4
铝型材	TXCJ-H7-2020-L1100-LC-Z6-A10-RC-Z6-A10	1
铝型材	TXCJ-H7-2020-L200	8
铝型材	TXCJ-H7-2020-L400	1
铝型材	TXCJ-H7-2020-L590	1
铝型材	TXCJ-H7-2020-L590-LC-Z6-A230-RC-Z6-A230	1
铝型材	TXCJ-H7-2020-L600-DA-LC-Z6-A50-RC-Z6-A50	2
铝型材	TXCJ-H7-2020-L600-LDG-RDG-LM-A69-B77-C77-D77-E77-RM-A69-B77	1	嘉立创版口哨
铝型材	TXCJ-H7-2020-L600-LDH-RDH	1	嘉立创版口哨
铝型材	TXCJ-H7-2020-L620-RH-LE-Z6-A10	1	嘉立创版口哨
铝型材	TXCJ-H7-2020-L925-RA-LC-Z6-A10-LE-Z6-A215	2
铝型材	TXCJ-H7-2020-L925-RA-LC-Z6-A215-LE-Z6-A10	2
铝型材	TXCJ-H7-2020-L960	1
铝型材	TXCJ-H7-2020-L995-LA	4
铝型材	TXCJ-H7-2020-L905-DA	2
铝型材	TXCJ-H7-2020-L210	1

连接件 #

名称	型号	数量	备注
角码套装	2020	28	套装带螺丝螺母
转向角码套装	2020	4	套装带螺丝螺母
活动铰链	2020	4
哨子连接件	2020	17	嘉立创版，不带螺丝螺母
滑块螺母	M4	17+20	哨子+栏杆预埋
滑块螺母	M6	4	活动铰链
T型螺母	M4	28	板条固定
高强度螺母	M6	16+4	脚轮+型材连接钣金件
内六角螺栓	M4x16	17	哨子
内六角螺栓	M6x16	8+16+4	活动铰链+脚轮+底部横梁
内六角螺栓	M6x25	21	铝型材连接
蘑菇头螺栓	M4x16	20	栏杆
扁平头内六角螺栓	M4x25	28	板条固定
顶丝	M4x20	20	栏杆
四方垫片	M6x20x3	2-4	调节型材与钣金件间隙
圆垫片	M4	20	栏杆蘑菇头螺栓
内六角螺栓	M8x130	1	气弹簧固定，不低于10.9级
垫片	M8x16	1	不低于10.9级
沉头螺丝	M3x10	12	轨道
螺母	M3	12	轨道

其它 #

名称	型号	数量	备注	参考链接
床垫	60cm x 105cm x 厚7cm	1		TB
围栏	600mm	1		TB
围栏	1060mm	1		同上
松木板	59cm x 8cm x 2cm	9	无漆，需自行钻通孔	TB
黑胡桃木棍	18mmx700mm	20	两端预埋M4螺母	TB
收纳箱	深53 宽45 高20	2		TB
气弹簧	22/10中心距310mm 行程77mm 压力200N	1		TB
气弹簧开关	C10	1		TB
万向轮	1.2寸刹车	4		TB
电动升降桌腿	40-75cm高度茶几款	1	宽580mm 长900-1200mm	TB
挂篮	455x152x90mm	1		TB
轨道	DHGK-L200	2		嘉立创
钣金件	桌腿脚轮	2	总价¥180，嘉立创报价¥251.64	TB
钣金件	轨道1	2	总价¥24.71	嘉立创钣金
钣金件	轨道2	2	总价¥27.77	同上
扎带	4x250mm	足量		TB
